圖像識別-使用方法

下面將詳述如何通過圖像識別的方法來實現：

在有兩個記事本打開的情況下，使用圖像識別的元素定位方法，點擊打開指定文件的頁面設置，輸入文本到頁眉，通過發送快捷鍵的方式關閉頁面設置界面，通過等待元素消失判斷是否關閉成功并將結果寫入日志

準備工作

1. 打開兩個記事本文件，一個命名為Target.txt,另一個使用默認名稱Untitled.txt

1. 打開云擴編輯器，新建一個空白項目，搜索序列組件并拖拽至設計面板，設為開始結點,雙擊打開序列

點擊文件

1. 搜索點擊組件并拖拽至設計面板

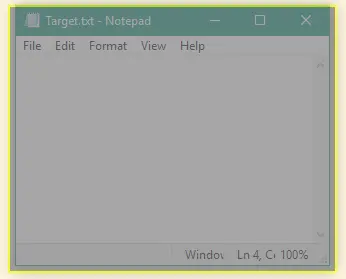

2. 點擊指定元素，將鼠標放到Target.txt標題欄左上角處，此時可看到整個記事本窗口為高亮顯示

1. 按住CTRL，對工具欄的文件畫矩形框

打開頁面設置

1. 搜索點擊組件并拖拽至設計面板。點擊指定元素

2. 按下F2，可看到延遲5秒錄制倒計時。在倒計時時間內，點擊文件

1. 倒計時結束后，將鼠標放到彈出菜單的左上角，此時可看到彈出菜單為高亮顯示

1. 對彈出菜單的頁面設置畫矩形框

填寫頁面

1. 搜索輸入文本組件并拖拽至設計面板。點擊指定元素，將鼠標放到頁面設置界面左上角標題處，此時可看到頁面設置界面為高亮顯示

1. 按住CTRL，對頁面標簽文本和輸入框畫矩形框

1. 輸入文本屬性欄中，文本屬性填入Header。注意！因為此處的輸入為英文，所以在運行時請將輸入法改成相應的英文輸入法

關閉頁面設置

1. 搜索發送快捷鍵組件并拖拽至設計面板。打開下拉菜單，找到Enter并點擊。此時可看到發送快捷鍵屬性欄中，鍵值屬性值為?"{Enter}"

判斷是否關閉成功

1. 搜索等待元素消失組件并拖拽至設計面板。點擊指定元素，將鼠標放到頁面設置界面左上角標題處，此時可看到頁面設置界面為高亮顯示

1. 按住CTRL，對下圖畫矩形框

1. 點擊設計面板下的?變量標簽，并新建一個Boolean類型的變量，命名為waitElementVanish

2. 點擊等待元素消失組件，設置其輸出結果屬性值為waitElementVanish?（若指定元素消失，則會返回?True; 否則返回?False)

將結果寫入日志

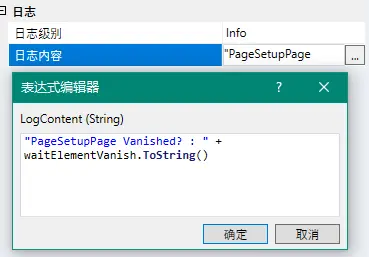

1. 搜索寫入日志組件并拖拽至設計面板。日志內容寫入屬性值?"PageSetupPage Vanished? : " + waitElementVanish.ToString()?(此步驟將會看到等待元素消失組件的執行結果，即指定元素是否消失)

運行

1. 點擊運行按鈕，結束后查看運行日志即可

如何在編輯器中下載并使用本課程示例

1. 打開編輯器，在工具欄點擊【流程市場】

2. 搜索【圖像識別使用方法】即可找到此流程

3. 選中流程并點擊【下載】圖標，在【新建項目】彈窗中輸入【項目名稱】

4. 點擊【創建】此時將會在本地創建一個新的項目

5. 在【工作目錄】面板即可打開創建的項目
