在工廠里，觸摸屏往往位于程控室內，作為控制多個不同位置PLC的主站設備。因為觸摸屏和plc所處位置距離較為分散，重新鋪設電纜線工期長，成本高，故采用無線方式解決觸摸屏與PLC之間的通訊問題。

接下來，我們就來詳細說說威綸通觸摸屏與三菱FX3U PLC基于三菱專用協議下的無線通信實現方法。其中，威綸通觸摸屏作為主站，兩臺三菱FX3U PLC（485BD擴展）作為從站，并采用無線通訊終端DTD435MC作為實現無線通訊的硬件設備。

無線網絡圖 ▼

測試設備與參數

● 三菱PLC型號：FX3U × 2臺

● 觸摸屏型號：TK6071IQ × 1臺

● PLC擴展：FX3U-485BD × 2塊

● 無線通訊終端：DTD435MC-V96 × 3塊

● 觸摸屏數據線：觸摸屏專用Rs485數據線 × 1根

● 主從關系：1主2從

● 通訊協議：三菱專用協議

● 通訊接口：Rs485接口（兩線制）

● 供電：9-24VDC

● 傳輸距離：100米，500米，1KM，3KM，20KM

■ 主 要 特 征:

◆ 直接代替有線RS485方案，實現無線組網通訊；

◆ 全數字無線加密方式，保證數據安全可靠；

◆ 支持標準串口協議：Modbus RTU協議、N:N協議

接線方式

1.觸摸屏與達泰無線設備的接線

第一步：將觸摸屏專用Rs485數據線紅色導線與DTD435MC的A端口相連接； 將觸摸屏專用Rs485數據線黑色導線與DTD435MC的B端口相連接

第二步：給無線通訊終端接入天線

第三步：全部接線結束后，分別給觸摸屏與無線通訊終端供電

2.PLC與達泰無線設備的接線

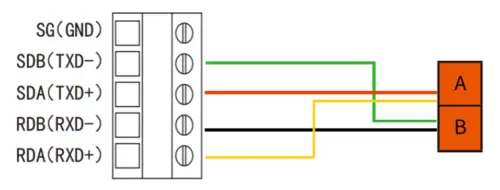

FX3U通訊口使用485BD模塊，因為FX3U-485BD口是四線制的，所以需要將RDA和SDA短接接入A（485+,CN2-4），再將RDB和SDB短接接入B（485-,CN2-5）。

威綸通觸摸屏主站設置

1.系統參數設置

2.觸摸屏畫面制作

3.1號從站設置

4.2號從站設置

三菱PLC從站設置

1.PLC的設置

2.PLC站號的設備

3.將程序下載到PLC

無線通訊測試

威綸通觸摸屏和FX3U分別接1塊DTD435MC-V96

通過外部給1號站和2號站X點信號，看觸摸屏對應的點是否有亮，如果點亮，表示通訊正常。

通過觸摸屏上面的按鈕給1號站和2號站Y點信號，看FX3U對應的Y點是否有亮，如果點亮，表示通訊正常。
