今天來繪制一個藝術花瓶，這個樣式看起來能很好的固定花束的位置，用UG軟件建模起來看起來不好下手，但是掌握了陣列的應用，那就簡單了，來看看吧！

建模過程：

1.打開UG，新建一個平行XY平面20mm的基準面，并繪制正八邊形與直線一條。

2.在新建一個相距第一個基準面50mm的基準面，同樣繪制不同尺寸的多邊形。

3.在XY平面下方20和70mm做兩個基準面繼續(xù)繪制黃色線段的草圖

4.做四根直線連接這些端點，中間部分繪制樣條線連接

5.在最上面兩個基準面上繪制兩個同樣大小的草圖弧線

6.最下方利用直線做有界平面

7.利用步驟5的草圖做交叉曲線生成網(wǎng)格面

8.過渡面用填充曲線快速銜接好

9.縫合后陣列一圈

10.繼續(xù)陣列，不過這次需要先旋轉再陣列一個，右鍵白點即可旋轉

11.繼續(xù)陣列旋轉后的部分

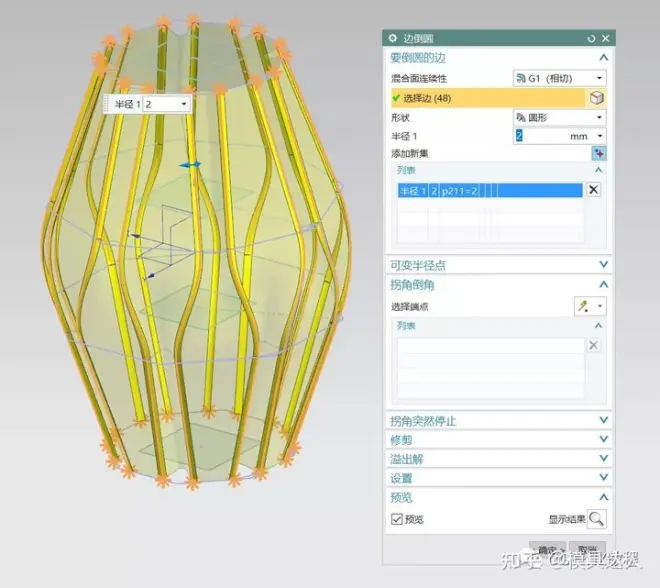

12.縫合后倒倒圓角

13.最下方做N邊曲面

14.將側壁與底部分別加厚

15.不能求和的話就進行偏置，最后求和倒圓角就完成了

那今天的分享就到這里啦，之后也會帶來更多有趣的知識和內容，也會分享UG建模相關的小知識和小技巧，感興趣的小伙伴們記得點個關注，不要錯過了之后的精彩內容啊~
