Revit MEP中連接件的巧炒定位

　　在MEP中比如畫一個消防栓，想在下面靠邊處給一個管道連接件，如果直接選擇消防栓下面的面，連接件會放置在面的中心，不滿足要求。但是又不想在消防栓的下面畫一根多出來的管道，這時該如何實現呢?在新建公制常規模型族中，我們先畫一個長方體的拉伸，如果現在就直接放管道連接件時，必定會自動定位于消防栓底部中央處，那我們就可以事先畫一個圓柱體的實心拉伸，如圖1所示。注意：圓柱體和下邊和長方體的下邊對齊。

　　這時在下面的圓柱體上放管道連接件，將管道連接件的系統分類和半徑設置好，如圖2所示。

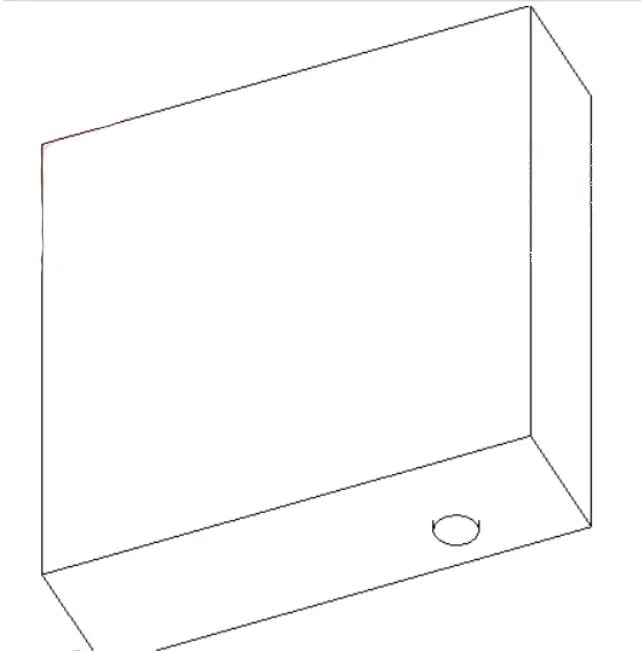

　　用修改選項卡中的連接工具把長方體和圓柱體連接起來。圓柱體這時就消失了，只剩下原位置的連接件了，如圖3所示。

　　Revit管線快速連接?

　　建模助手插件→選擇“管線連接”功能

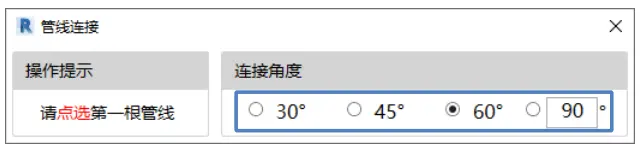

　　1.任務欄選擇【管線連接】功能。

　　2.選擇第一個跟管線，連接角度【60°】，根據需要選擇角度。

　　3.選擇另一根管線。

　　4.完成兩根管線【60°】的連接。

　　5.高度不一致的兩根管線或管道、風管、橋架都可以用。

　　建模助手還有機電，土建，出圖，施工，綜合，有求必應等等模塊150+功能。365/年都可以使用。
