1.產品樣式：

產品正面樣式：

產品反面樣式：

卡扣細節：

2.滑塊樣式：

滑塊局部細節：

后模仁背面樣式：

后模仁加工樣式

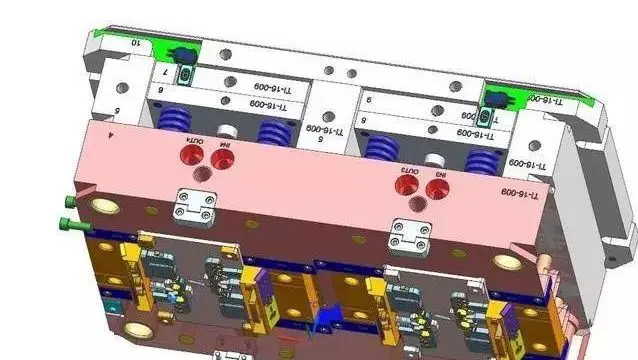

模具樣式：

材質：ABS,收縮率：0.5%; 一模兩穴，側進膠，外面拋光2000#

模具優化：

為了節省模具成本，直接省了前模板面板，只是在A板上面追加一個碼模槽即可。

進膠樣式：側進膠

為了減短注嘴長度，直將注嘴固定在前模仁上面，這樣將大大減短了注嘴的長度，注塑機炮嘴避空長度控制在直徑70與長度70MM以內。

小結：

產品的結構決定了模具的結構，如果能將卡扣頂部的凹形倒扣優化成斜面或者是平面的話，將會極大地優化了模具結構，后?？蹍^(qū)域采用斜頂即可完成；

由于卡扣頂部是凹形倒扣，所以模個只能采用內滑塊進膠抽芯，導致模具的加工量與復雜度將大大增加；

所以在設計內滑塊的時候需要注意模具有加工精度與模仁是否存在變形的風險；
