? 今天來繪制這么一個小米藍牙音箱，渲染后的效果如下

建模步驟：

? 1打開UG，首先繪制一個直徑為135mm的圓拉伸80mm。

? 2在XZ平面上繪制草圖，以Y軸旋轉360度求差

? 3整體抽殼2mm

? 4繼續在拉伸面上繪制這么一個大概的草圖

? 5選擇草圖的小圓，拉伸求差

? 6點擊陣列特征，沿草圖的圓弧陣列，數量16，跨距百分比為100

? 7選好特征后繼續以Z軸進行圓形陣列，數量為32

? 8在拉伸面上創建小米圖標的草圖，創建完成后拉伸0.5mm求差。

? 9然后在XZ平面上創建草圖，繪制這么一個孔的草圖，拉伸求差（這孔是麥克風孔能看到指示燈）

? 10另外再新建草圖繪制這么一個安卓數據線接口，還是拉伸求差

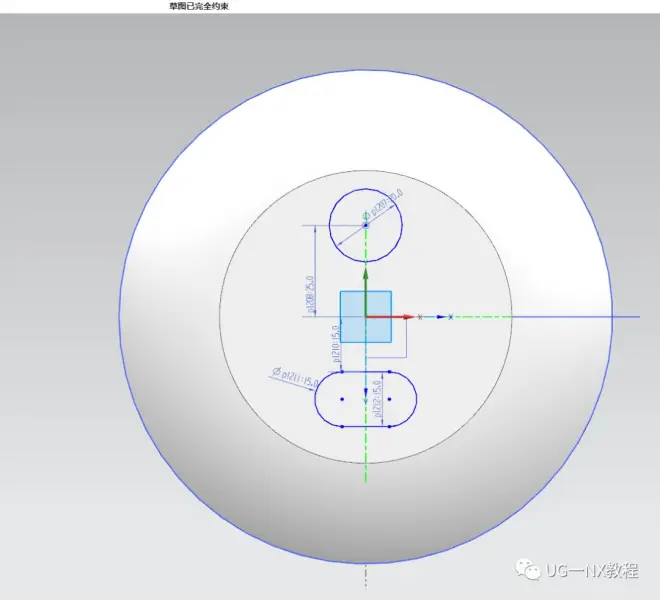

? 11在音箱底部繪制兩個草圖

? 12使用N邊曲面的三角形類型做凹陷，Z軸選51

? 13做完后使用“補片”命令將其變?yōu)閷?shí)體，非常簡單。

?

14在拉伸面上繼續繪制草圖，做出這么兩個大致的草圖（開關和麥克風標志）

? 15開關鍵拉伸向下拉伸，注意起始位置

? 麥克風向下拉伸求差

? 16對底部的圓進行拉伸求差偏置

? 17最后倒圓角，倒斜角處理

可以拉伸圓環做出圖片中的效果
