昨天，小編收到咨詢，問纖維增強塑料的彎曲試驗怎么做？能不能出一個操作流程？在現代工程和科學領域中，復合材料的應用越來越廣泛。復合材料是由兩種或多種不同材料組合而成，具有優異的性能和特性。為了評估和測試復合材料的強度和性能，復合材料拉力試驗機成為不可或缺的工具。

在本文中，科準測控的小編將和大家一起探討復合材料拉力試驗機的工作原理和測試標準，以及它在不同領域的應用。我們將介紹不同類型的復合材料，如纖維增強復合材料和復合材料板材，了解它們不同的測試辦法。

一、工作原理

復合材料拉力試驗機是一種專用設備，用于在拉伸加載下對復合材料進行測試和評估。這些試驗機具備堅固的結構和精確的控制系統，能夠施加準確的拉伸力，并測量樣品在加載過程中的變形和應力。通過分析這些數據，我們可以得出材料的抗拉強度、彈性模量、斷裂韌性和疲勞性能等重要指標。

?

二、相關測試標準

ASTM D3039 / D3039M - 標準試驗方法，用于測定纖維增強復合材料橫向拉伸強度。

ASTM D638 / D638M - 標準試驗方法，用于測定塑料和復合材料的拉伸性能。

ISO 527 - 塑料 - 確定拉伸性能的標準試驗方法。

ISO 14126 - 纖維增強復合材料 - 試驗方法 - 拉伸試驗。

ISO 527-4 - 塑料 - 確定拉伸性能的一般原則 - 第4部分：室溫下試驗的試樣尺寸和設備。

三、應用范圍

1、纖維增強復合材料（Fiber Reinforced Composites）：如碳纖維復合材料、玻璃纖維復合材料、芳綸纖維復合材料等。

?

2、復合材料管材（Composite Pipes）：如玻璃纖維增強塑料管（FRP管）、碳纖維管等。

?

3、復合材料板材（Composite Panels）：如復合板、層壓板等。

4、復合材料制品（Composite Products）：如復合材料車身零部件、飛機翼、船舶結構件等。

5、復合材料粘接劑（Composite Adhesives）：如復合材料粘接劑的強度和可靠性測試。

6、復合材料拉伸帶（Composite Tapes）：如纖維增強帶、復合材料拉伸帶等。

四、纖維增強塑料的彎曲試驗操作步驟

?

1.準備試樣：根據JIS K7074規定，準備標準尺寸的試樣，長度為101 mm，寬度為15 mm±0.2 mm，厚度為2.4 mm±0.4 mm。在試樣上標記出加載邊緣和支撐半徑位置。

2.設置試驗條件：將跨度支架之間的距離設置為80 mm±0.2 mm，并根據JIS K7074規定將加載邊緣半徑設置為5 mm，支撐半徑設置為2 mm。

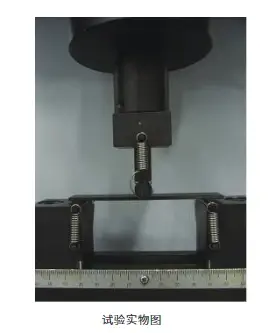

3.進行試驗：將試樣放置在跨度支架上，并施加彎曲載荷，直至試樣斷裂。在試驗過程中，記錄載荷與位移數據，以便后續分析。

4.數據分析：使用軟件自動計算彎曲應力，并繪制試驗圖和試樣尺寸。通過一些簡單的操作，獲取彎曲強度和其他特性的值，如彎曲模量、彎曲應變等。

5.結果判定：根據JIS K7074規定，根據試樣斷裂位置和載荷-位移曲線，判定試樣是否符合要求。如果試樣斷裂位置在加載邊緣外側，則試驗有效；否則，試驗無效。

6.記錄結果：將試驗結果記錄下來，包括試樣斷裂位置、彎曲強度和其他特性的值，以及試驗條件和試驗圖。如果試驗無效，則記錄試驗無效的原因。

7.清理試驗設備：將試樣和跨度支架清理干凈，以便下次試驗使用。

五、相關用戶咨詢

用戶咨詢1：我想測試纖維增強復合材料的抗拉強度，應該選擇哪種試驗方法？

回答：對于纖維增強復合材料的抗拉強度測試，您可以選擇使用ASTM D3039 / D3039M或ISO 527等標準中提供的試驗方法。這些方法詳細描述了試樣的幾何形狀、夾持方法、加載速率和數據記錄等參數，以確保測試結果的準確性和可比性。

用戶咨詢2：我需要測試復合材料的斷裂韌性，請問應該如何進行這個測試？

回答：對于復合材料的斷裂韌性測試，您可以考慮使用ASTM D638或ISO 14126中提供的試驗方法。這些方法通常包括測量試樣的斷裂過程、應力-應變曲線的獲取以及計算斷裂韌性參數等步驟。確保按照標準的要求進行試驗，并在測試過程中注意記錄關鍵數據以供分析和報告。

用戶咨詢3：在進行復合材料拉力測試時，應該如何控制加載速率？

回答：控制加載速率是拉力測試中的重要考慮因素。您可以使用拉力試驗機上的控制系統來調整加載速率。根據測試標準或應用要求，選擇合適的加載速率，通常以每分鐘拉伸速度（mm/min）或每秒應變速率（%/s）來表示。確保在測試過程中加載速率穩定，并與相應的標準或規范保持一致。

以上就是小編介紹的復合材料拉力試驗機的內容了，希望可以給大家?guī)韼椭?！如果您還想了解會更多關于復合材料拉力試驗機操作規程、廠家、拉伸試驗辦法、適用于測定哪些材料和實驗報告等問題，歡迎您關注我們，也可以給我們私信和留言，科準測控技術團隊為您免費解答！
