+4dBm/Mesh自組網AT指令/遠程配置

A40-C2G4A04Sx系列是基于TI CC2530開發符合ZigBee 2007/Pro協議規范，工作在2.4G頻段的ZigBee自組網模塊。應用層集成AT指令，簡化ZigBee數傳應用，廣泛用于功耗敏感，節點密集的場景。

1.模塊功能

三位一體ZigBee節點

（在Zigbee網絡節點中有三種設備類型，即：協調器、路由器和終端節點，模塊可通過指令配置為任意一種）

協調器：在指定信道啟動一個網絡標識符為PANID的ZigBee網絡。協調器完成啟動和配置后，不能加入其他網絡，它是ZigBee網絡的起點。

路由器：維護Zigbee網絡。

（1）加入網絡并允許其它的路由器和終端節點加入網絡

（2）路徑查找并優化，轉發數據包

(3)是輔助它的子節點進行網絡通信。

路由器需要由穩定電源供電，不能進入睡眠模式。為終端節點保存的數據直到終端節點獲取后才能釋放。

終端：Zigbee網絡末端節點，可以發送和接收數據，不能進行數據的轉發。通過協調器或路由器加入網絡后，定時輪詢父節點查收數據，同時它可以睡眠可以喚醒。終端適合少量周期性的數據收發，可用電池供電。

（ZigBee網絡具有多級，多徑路由特性，自動最優選擇，低開銷，省時又省電）

（ZigBee的網絡自愈，丟包重傳機制，數據傳輸穩定可靠）

擴頻通信 強抗干擾

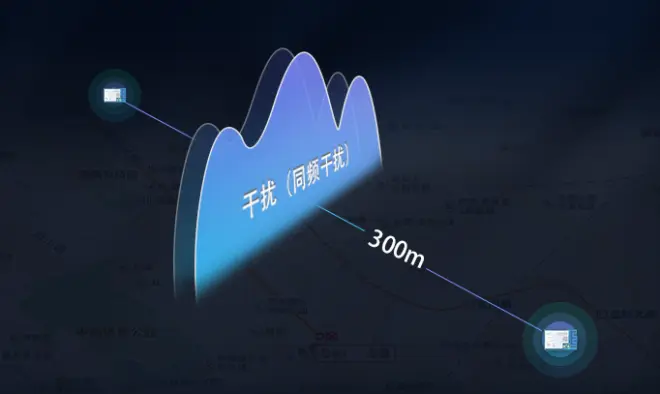

（ZigBee采用DSSS-OQPSK 擴頻調制技術，抗干擾能力強，可實現300m視距組網）

Mesh組網 自動優化

（ZigBee網絡具有多級，多徑路由特性，自動最優選擇，低開銷，省時又省電）

AES-128加密為網絡護航

（AES-128通信加密和新設備登錄加密，有效避免非法設備空中獲取數據）

更靈活的AT與HEX雙重指令

（AT指令，直抒胸臆，意欲言表；Hex指令，言簡意賅，不費唇舌）

四種傳輸方式一令直達

（四種尋址方式，一條指令，網絡自動完成數據單點或多點的精準送達）

四種傳輸方式一令直達

（節點可通過任意尋址方式針對另一個節點建立單項透明傳輸通道。無需附加指令，串口數據即可直達目的）

遠程配置 ?集中配網

（組網狀態下，一個節點可通過用戶名和短地址登錄目標節點，并可發送指命令實現對目標節點的配置）

三種喚醒方式靈活應用

（模塊支持定時休眠喚醒、外部中斷喚醒、串口數據喚醒三種喚醒方式，靈活應用讓深度休眠的模塊也能及時響應）

2.模塊參數

3.應用場景

（1）家用無線照明控制：遙控開關，占位傳感器，照度傳感器

（2）商用照明控制系統

（3）工業建筑照明應用

（4）高速公路基礎設施照明控制

（5）警報和安全應用：門窗傳感器、人體傳感器、門鎖。
