本文是作者在碧桂園五號島項目的機電安裝工程中，應用的5個預留預埋施工工藝：①配電箱安裝、②接線盒安裝、③直埋橋架安裝、④廚衛間水管壓槽、⑤燈盒及止水節安裝，效果不錯且簡單實用，特分享給大家參考交流！

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 1

配電箱安裝

配電箱四周用3*3角鋼焊接成框，內部用螺栓支撐，防止在混凝土墻體中震動出現歪斜變形的情況。

· 配電箱采用螺栓支撐

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?2

接線盒安裝

接線盒廠家定做采用連體盒，免鎖母，無敲落孔，防止灰漿進入造成二次污染，強電插座、弱電點位按照規范要求大于30cm，所有接線盒焊接成框防止混凝土澆筑出現歪斜現象，參考土建鋼筋定位筋，嚴格控制出墻率，貼模合格率達到95%以上。

· 采用連體接線盒（免鎖母）

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?3

直埋橋架安裝

橋架預埋件由廠家定做加工，按照強電電井中尺寸預留，內部加固填充，保證橋架的垂直度，澆筑一次性完成，省掉后期接管困難、吊模灌漿。

· 采用新工藝直埋橋架

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?4

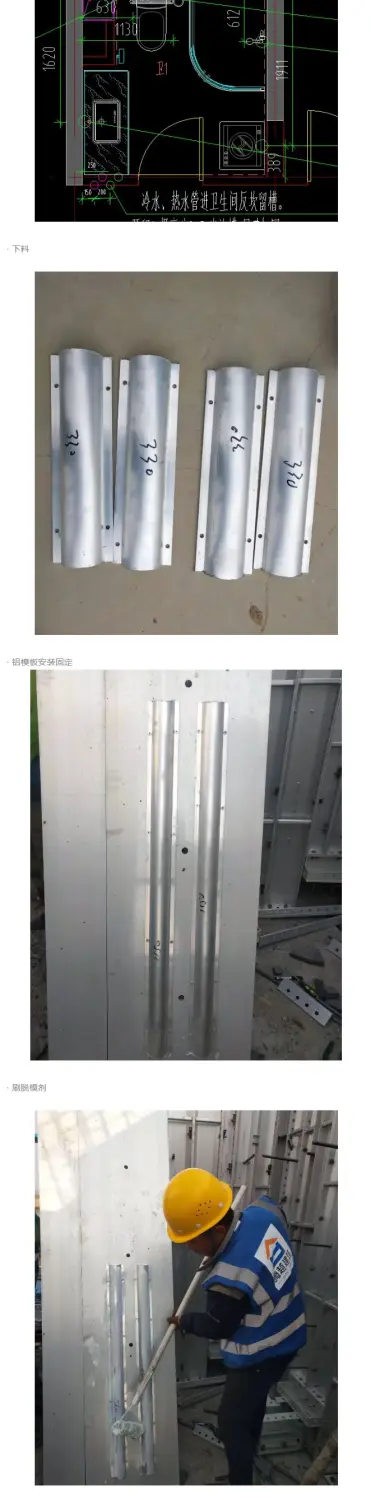

廚衛間水管壓槽

廚房衛生間給水點位預留壓槽，按照圖紙要求精準定位畫圖審核，鋁合金壓槽固定在鋁模板上安裝牢靠，代替了普通工藝綁扎塑料線管、擠塑板等做法，拆模后效果美觀、實用。

· 圖紙精確定位

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?? ?5?

燈盒及止水節安裝

燈位線盒、止水節固定，廠家定做專用模塊，用螺栓把模塊固定在鋁膜版上，模板做好標記每層都在同一位置，省去了工人每層的畫點定位，解決了尺寸偏差等現象。

· 燈位盒專用模塊
